ロジックＩＣの７４ＨＣＵ０４を一部アナログ的に使ったりして、ＦＭワイヤレスマイクの回路を組みます。
マイクで拾った音を電波で飛ばして、離れたところのＦＭラジオ（お手持ちのものをご使用ください）で受信します。
ＡＭラジオでは聞けません。
不要輻射が多いなど少し問題のある回路ですが、調整箇所がありませんので
ＦＭワイヤレスマイク始めての方にオススメです。
※ご理解ください※
この回路は、とにかく最小の部品再安のコストで、かつ調整無しで動作するように考えました。
その代わり以下のような妥協点があります。決して性能（音質、電波の品質、電波の到達距離など）は期待しないでください。
下記妥協点の改善方法につきましてお問い合わせいただきましても、お答えできません。悪しからずご了承ください。
妥協点１：音質は良くありません。かなり硬い音ですし、大きな音がマイクに入ると割れた音になってしまいます。
妥協点２：電波の品質は多分「最悪」です。約４ＭＨｚ間隔で発生する不要輻射（スプリアス）をＦＭラジオで受信します。
短波帯からＦＭ帯のはるか上の周波数まで約４ＭＨｚおきに電波が出てしまいます。
妥協点３：電波の到達距離は１０ｍ程度です。妥協点２のように余計な電波も出まくる回路なので
到達距離をのばすために出力を大きくすると、近くの無線局を妨害してしまうなどの問題が生じてしまいます。
妥協点４：周波数の調整は出来ません。（セラミック振動子を違う周波数のものに変更すれば可）
妥協点５：ステレオにはなりません。モノラル専用です。外部入力もありません。

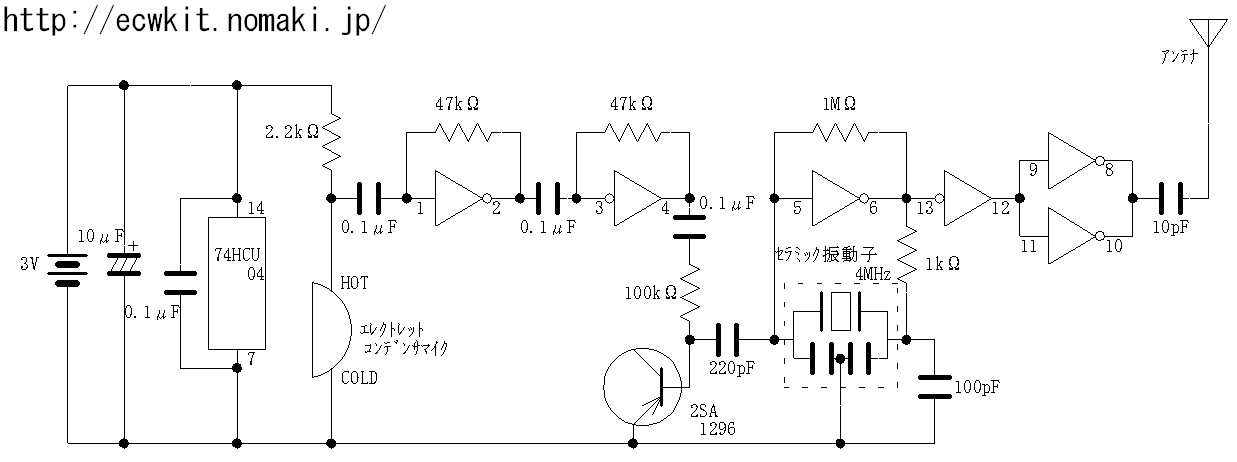

●回路図
マイクからの音声信号を７４ＨＣＵ０４のＮＯＴゲート２つをアナログ的に使用して増幅します。
（マイク→ＩＣの１〜４ピン）
ＩＣのＮＯＴゲートの一つはセラミック振動子を使用した発振回路として使用します。
この発振回路の発振周波数は、もちろん振動子によって決まります。
が、振動子にはコンデンサ（２２０ｐＦ）を通じてＰＮＰトランジスタのベース−エミッタを接続していますので
この部分の静電容量によっても多少変化します。
この回路ではトランジスタのベース−エミッタは、加わる電圧によって静電容量が変化する一種のコンデンサとして使用しています。
（このような用途ならば「可変容量ダイオード」を使用するのが本筋ではありますが・・・）
マイクからの信号を増幅した出力（ＩＣの４ピンからの信号）を、トランジスタのベースに加えます。
すると音声信号によってベース−エミッタ間の電圧が変化→この部分の静電容量が変化
→セラミック振動子を使用した発振回路の発振周波数も変化する事となり、
音声信号によって高周波の周波数を変化させるＦＭ変調回路とする事ができます。
ここでの回路では発振周波数を４ＭＨｚとしていますが、出力される信号は「方形波」のため
沢山の高調波成分（４ＭＨｚの２倍、３倍・・・７倍・・・・何十倍！）を含んでいます。
このＦＭ変調された方形波を７４ＨＣＵ０４の残りのＮＯＴゲートで波形を整え（より鋭い方形波とする）
２個並列にしたＮＯＴゲートで出力電力を稼ぎます。
高調波成分は１０ｐＦのコンデンサを通してアンテナから送信します。
この４ＭＨＺ毎に並ぶ高調波成分のうちＦＭ放送帯にあるものをＦＭラジオで受信します。
ですから、ラジオのチューニングダイヤルを回すと、何箇所かでこの回路からの電波が受信できます。
この回路には同調回路がありませんので、多くのワイヤレスマイクで必須の
「コイル（あるいはトリマコンデンサ）の調整」作業は不要です。その代わり、周波数の調整はできません。

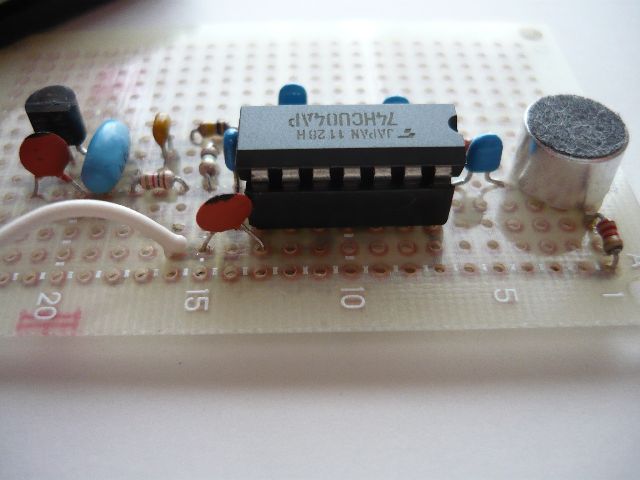

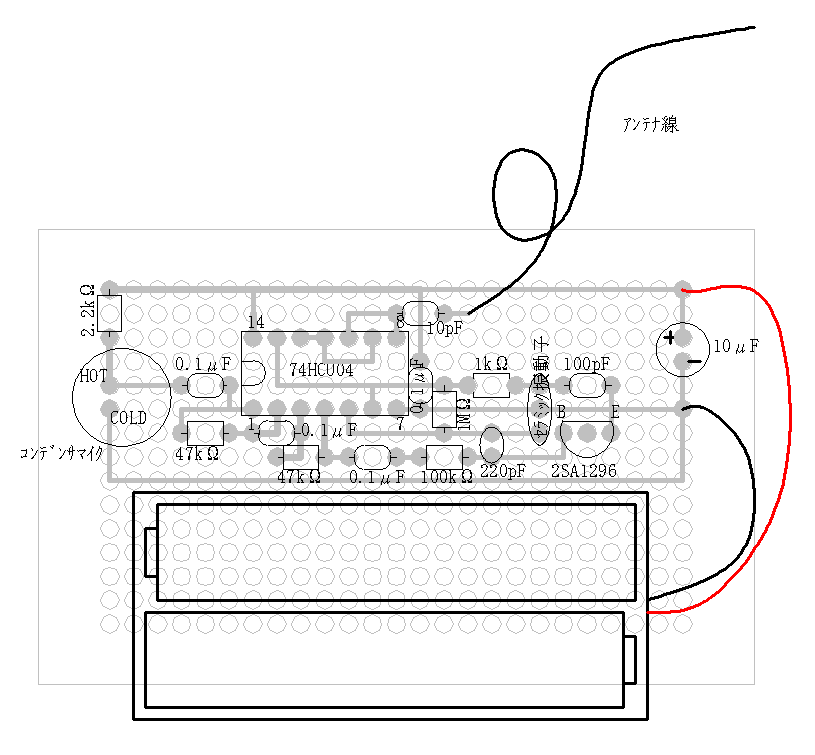

●部品配置
※部品面（部品を取り付ける面＝銅箔が付いていない方の面）から見た図です。
アンテナ線には、８０ｃｍ位の細めのビニール被覆線を使用します。
●使用する部品について
この回路に使用する部品は以下の通りです。
○ＩＣ ７４ＨＣＵ０４ ・・・ １個
○ＩＣソケット １４Ｐｉｎ ＤｉｐＩＣ用 ・・・ １個
○トランジスタ ２ＳＡ１２９６ ・・・ １個 →単品でのご購入希望の方は価格などメールにて。
○エレクトレットコンデンサマイク ・・・ １個 （２線式 ＨＯＴ側とＣＯＬＤ側の見分けはこちらの写真）
○セラミック振動子 ４ＭＨｚ ３Ｐｉｎタイプ ・・・ １個
○１／８Ｗ炭素皮膜抵抗 （１／６Ｗまたは１／４Ｗ小型タイプの場合あり）→単品でのご購入希望の方は価格などメールにて。
１ｋΩ ・・・ １個 （色帯は茶黒赤金）
２．２ｋΩ ・・・ １個 （色帯は赤赤赤金）
４７ｋΩ ・・・ ２個 （色帯は黄紫橙金）
１００ｋΩ ・・・ １個 （色帯は茶黒黄金）
１ＭΩ ・・・ １個 （色帯は茶黒緑金）
○電解コンデンサ １６Ｖ１０μＦ ・・・ １個 （容量は数倍違っていてもＯＫ）
○積層セラミックコンデンサ ０．１μＦ ・・・ ４個 （表示は１０４）
２２０ｐＦ ・・・ １個 （表示は２２１ 円盤型のセラミックコンデンサでもＯＫ）
○セラミックコンデンサ １００ｐＦ ・・・ １個 （表示は１０１）
１０ｐＦ ・・・ １個 （表示は１０）
○ユニバーサル基板 ・・・ １枚 （４７×７２ｍｍの物）
○単四電池２本用電池ボックス ・・・ １個 （リード線付きのもの）
○スズメッキ線 ０．４φ ・・・ ５０ｃｍ位
○ビニール被覆線 ・・・ ８０ｃｍ位
※その他、ハンダ（電子工作用のヤニ入りハンダ、０．８ｍｍか１ｍｍのもの）と単四乾電池２本が必要

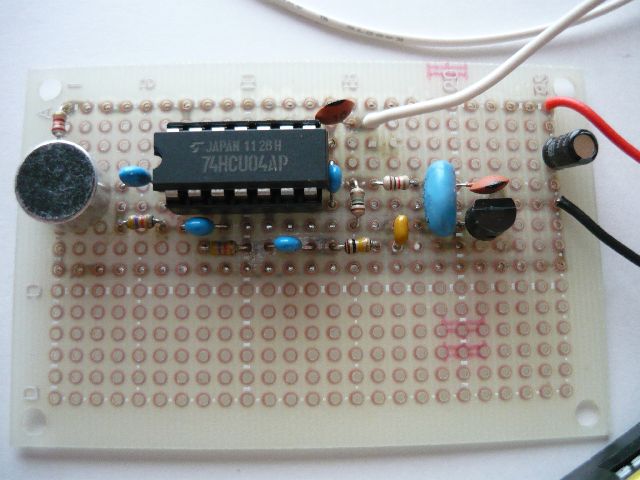

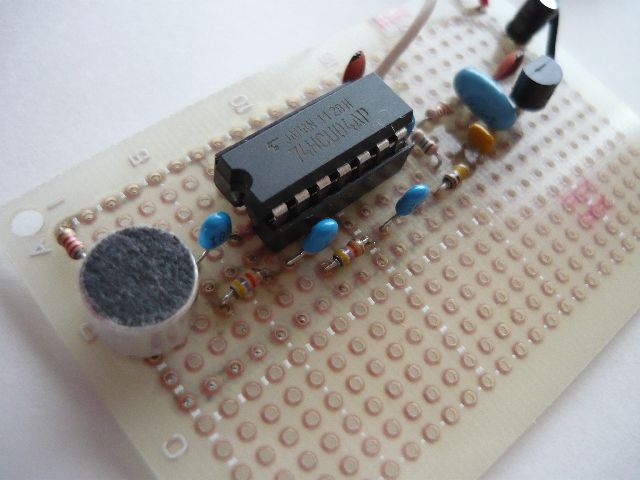

●工作について
キットや雑誌付録などの「専用基板」による工作では、基板の所定の位置に部品を挿し込んでハンダ付けすれば
基板上に予め作られた銅箔のパターンで配線もされてしまいますが、
ユニバーサル基板では部品間の配線も行わなければなりません。
その分、自由度の高い工作ができますので、専用基板での工作の次のステップとして、是非試してみてください。

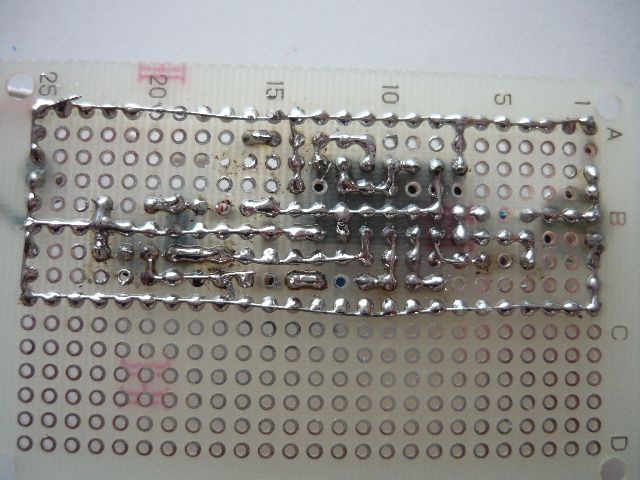

部品を基板の銅箔の無い側から挿し込んで、銅箔側でランド（基板に付いている丸い金属）にハンダ付けして、
スズメッキ線を使用して各部品の間を配線します。
極性がある部品は、向きを間違えてしまうと動作しませんし、最悪壊れてしまいます。
この回路ではマイク、ＩＣ、トランジスタ、電解コンデンサには極性があります。
間違えて取り付けてしまうと外すのもヤッカイです。注意深く作業してください。
セラミック振動子はどちらの向きでもＯＫです。
配線が少し込み入っていますので、慎重に配線作業を進めてください。

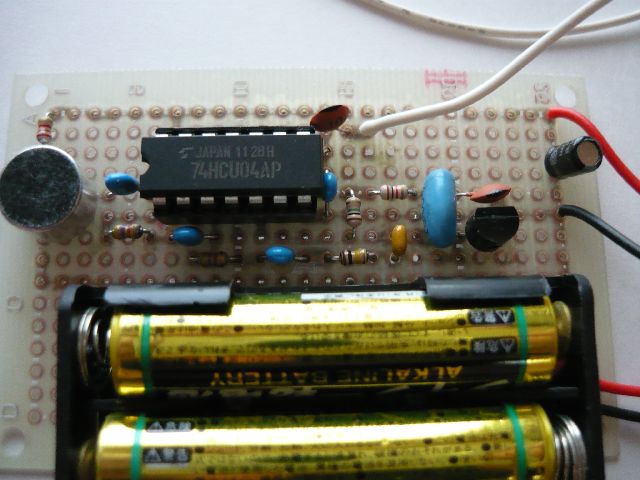

●動作の確認
ハンダ付けかが終わったら、即電池を入れて・・・と突っ走らずに、まずは少し休息を入れてください。
電源を入れる前に、必ずハンダ付けの不良や部品の付け間違い、向きの間違いなどが無いか？
よ〜〜〜く確認してください。
ＯＫでしたら、新しい乾電池を電池ボックスに入れてください。
テスターがあれば、回路に流れる電流をチェックしてください。およそ８ｍＡ程度ならばＯＫです。
倍以上も異なるようでしたら、もう一度各部を確認してください。
ＦＭ放送を受信できるラジオを用意してください。
できればデジタルチューニングではなく、昔ながらのダイヤル選局のほうが良いです。
また、地デジ化以前の、ＴＶのＶＨＦ１〜３チャンネルの音声も受信可能なラジオならベストです。
マイクの前に何かしらの音源（例えばＡＭラジオ）を置いて、
３ｍ位離れたたところでＦＭラジオの受信周波数を調整してみてください。
回路が正しく動作していれば、いくつかの周波数でワイヤレスマイクからの音が受信できるはずです。
もし何も受信できない場合、もう一度工作を見直し、電池もチェックしてから
ＦＭラジオのボリュームを大きめにして、ワイヤレスマイクの近くでラジオの周波数を調整してみたください。
正しく動作していれば、キーン！とハウリングを起こすはずです。
ＦＭ放送帯からＶＨＦＴＶ１〜３チャンネルの間の数箇所で、マイクからの電波を受信できますので
近接する周波数に放送局が無いところを使用して、楽しんでください。
ＶＨＦＴＶ１〜３チャンネルの音声が受信できるラジオであれば、現在はその周波数はＴＶで使用していませんので
その部分でワイヤレスマイクからの電波を受信すると、放送局とはかぶりませんので良いです。
●到達距離の延長や同調回路の追加などについて
電波の到達距離を伸ばしたいときには、１０ｐＦを少し大きな値に変更してみてください。
ただし、この回路のままでは約４ＭＨｚおきに不要な電波が「タレ流し」ですから、あまり強い電波を出してしまうと
周囲に迷惑をかけたり、損害を生じてしまうこともありえます。
「部屋を２つくらい挟んでもなんとか到達する程度」にとどめてください。
１０ｐＦの先に、同調回路付きの簡単な高周波増幅回路を設ければ、不要輻射を減らす事ができます。
具体的な回路は、雑誌やネット上でのワイヤレスマイクの製作記事などをご参照の上
お客様にて工夫してみてください。当店にお問い合わせいただきましても、お答えできません。悪しからずご了承ください。
●部品のセット販売について
今回使用した部品一式（乾電池、ハンダを除く）をセットにてご用意しております。
価格は１セット ４００円、送料は別途１６０円です。（複数セットご注文いただいた場合でも１６０円）
「７４ＨＣＵ０４使用ＦＭワイヤレスマイク 部品セット」としてご注文いただければ幸いです。
ご希望の方はお名前、お届け先ご住所、ご注文の商品名と数量を明記して、メール（ecw@sweet.ocn.ne.jp）にてご注文ください。
お支払の方法などは、こちらをご参照ください。
