点滅周期を可変可能な回路です。
半固定抵抗で点滅周期を１秒間に７回位のチカチカした点滅から６秒くらいで１回のゆっくりした点滅まで可変できます。
バイポーラタイプの５５５で組んでも良いのですが、Ｃ−ＭＯＳタイプを使用してＬＥＤ消灯期間の電流を抑えています。
トランジスタを介してＬＥＤをドライブしますので、複数のＬＥＤを同時に点滅する事もできます。

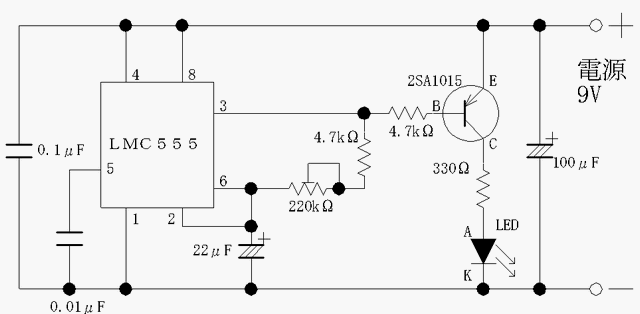

●回路図
ＬＥＤは赤など２Ｖ程度で点灯するものでも、白や青など点灯するのに３Ｖ程必要な物でもＯＫです。
電源は９Ｖ（００６Ｐ電池）としましたが、３〜１２Ｖで動作します。
ただし３Ｖでは白や青のＬＥＤは不適当です。白や青の場合、４．５Ｖ以上の電源で使用してください。
１２Ｖで使用する場合、３３０Ωを５１０Ω程度に変更してください。

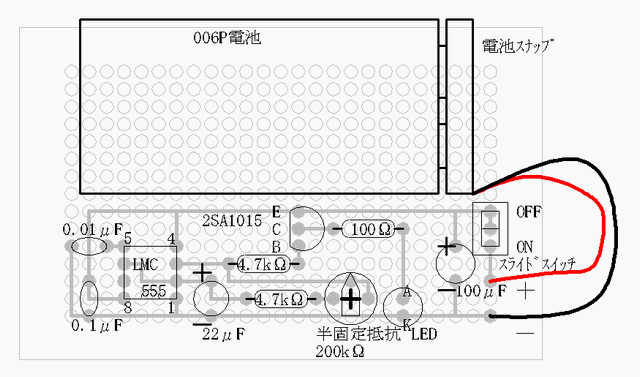

●部品配置
※部品面（部品を取り付ける面＝銅箔が付いていない方の面）から見た図です
●使用する部品について（白色ＬＥＤで書きます）
この回路に使用する部品は以下の通りです。
○ＩＣ ＬＭＣ５５５ ・・・ １個
○ＩＣソケット ８ＰｉｎＤＩＰ用 ・・・ １個
○トランジスタ ２ＳＡ１０１５ ・・・ １個
○ＬＥＤ 白 ５ｍｍ ・・・ １個
○１／４Ｗ炭素皮膜抵抗 （１／６Ｗや１／８ＷでもＯＫ）
１００Ω ・・・ １個 （色帯は茶黒茶金）
４．７ｋΩ ・・・ ２個 （色帯は黄紫赤金）
○半固定抵抗 ２００ｋΩ ・・・ １個
○電解コンデンサ ５０Ｖ２２μＦ ・・・ １個 （耐圧は１６Ｖ以上あればＯＫ）
２５Ｖ１００μＦ ・・・ １個
○セラミックコンデンサ ０．０１μＦ ・・・ １個
○積層セラミックコンデンサ ０．１μＦ ・・・ １個
○基板取付用スライドスイッチ ・・・ １個
○ユニバーサル基板 ・・・ １枚 （４７×７２ｍｍの物）
○００６Ｐ電池用スナップ ・・・ １個
○スズメッキ線 ０．４φ ・・・ ５０ｃｍ位
※その他、ハンダ（電子工作用のヤニ入りハンダ、０．８ｍｍか１ｍｍのもの）と００６Ｐ電池１本が必要
※上記部品一式（ハンダと電池は除きます）をセットにて販売いたします。
「周期可変ＬＥＤ点滅回路部品セット」としてご注文ください。
価格は１セット２４０円、送料は１６０円です。
セットでは２ＳＡ１０１５はピン配置が同じ他のＰＮＰトランジスタとさせていただく場合がございます。
予めご了承いただけますよう、お願いいたします。
